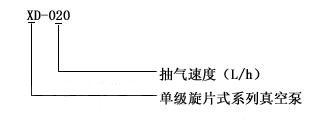

【XD型单级旋片式真空泵】产品简介: 1、XD型旋片式真空泵均为单级油封式旋片真空泵,是获得真空的基本设备,工作原理如图1所示。 2、XD型旋片式真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时,内置于吸气口的吸气阀使泵与被抽系统隔离,防止泵油返入被抽系统。泵由空气冷却。所有的泵均由直联的电动机通过弹性联轴器驱动。 【XD型单级旋片式真空泵】型号意义: 【XD型单级旋片式真空泵泵】适用范围: 1、XD型旋片式真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。 2、入口压力范围:100Pa~100000 Pa,超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。真空泵系列 永嘉XD型单级旋片式真空泵价格 3、XD型旋片式真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。 4、一般供应的电动机不防爆,如要求防爆或其它特殊要求时电动机必须符合相关的标准。真空泵系列 永嘉XD型单级旋片式真空泵价格 【XD型单级旋片式真空泵】结构图: 【XD型单级旋片式真空泵】性能参数:
型号及参数 | XD-010 | XD-016 | XD-020 | XD-025 | XD-040 | XD-063 | XD-100 | XD-160 | XD-250 | 抽气速率(m3/h) | 10 | 16 | 20 | 25 | 40 | 63 | 100 | 160 | 250 | 权限压力(Pa) | 2ⅹ102 | 时机功率(kw) | 0.37 | 0.37 | 0.75 | 0.75 | 1.1 | 1.5 | 3 | 4 | 7.5 | 泵转速(转/分) | 1440 | 1440 | 2800 | 2800 | 1440 | 1440 | 1440 | 1440 | 1440 | 装油量(L) | 0.5 | 0.5 | 0.5 | 1 | 1.5 | 2 | 4 | 9 | 9 | 吸气口尺寸 | G½ | G½ | G½ | G1¼ | G1¼ | G1¼ | G1¼ | G2 | G2½ | 泵重量(kg) | 16 | 18 | 19 | 19 | 60 | 22 | 115 | 145 | 200 | 电压(V) | 380/220 | 380/220 | 380/220 | 380/220 | 380/220 | 380 | 380 | 380 | 380 |
|
